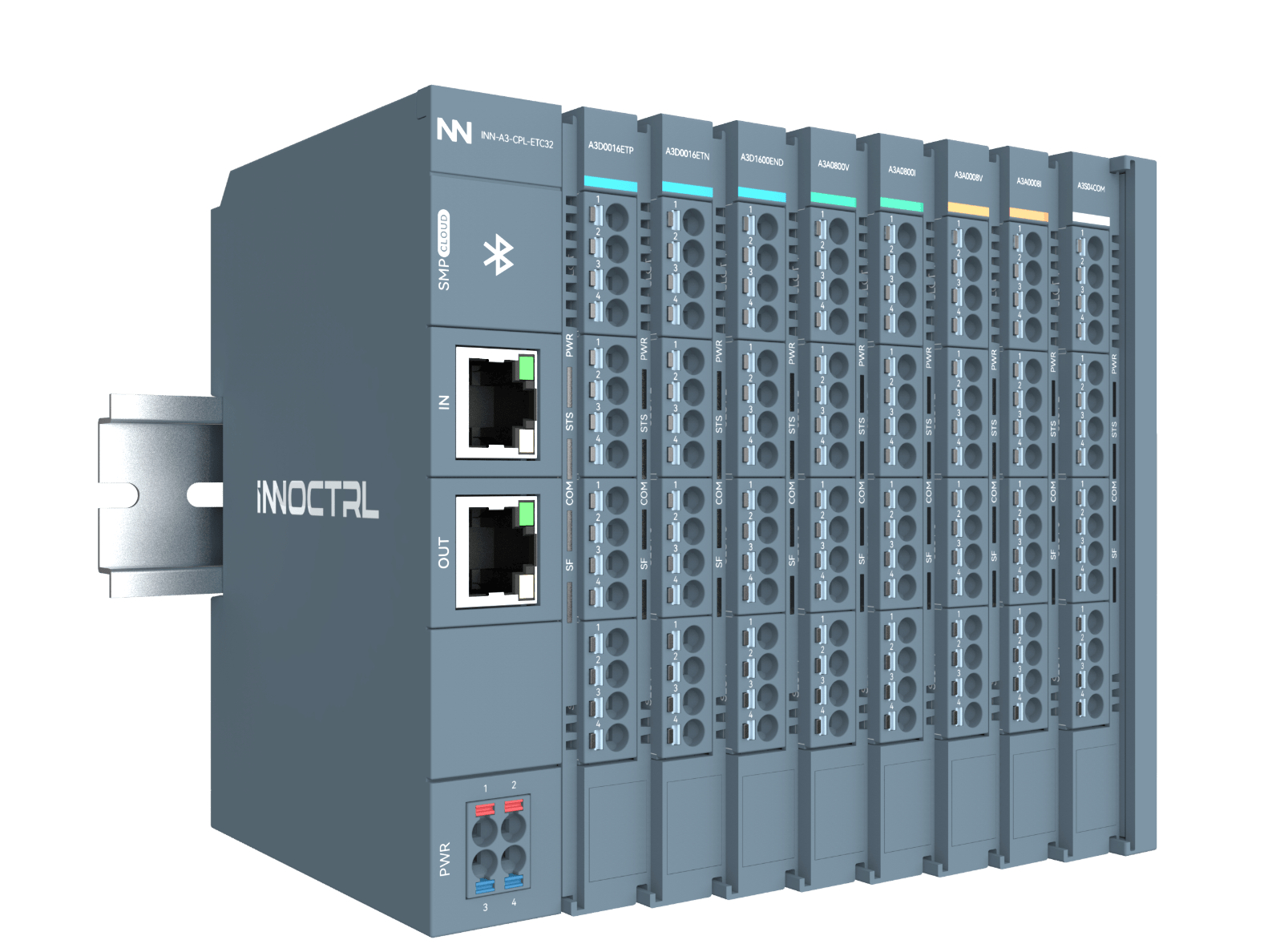

刀片式扩展系统
性能优越 · 模块化设计 · 免工具安装
严格标准 · 适配多种工业现场系统
INNOCTRL刀片式扩展系统由网络耦合器模块和功能扩展模块组成，网络耦合器模块负责常见的工业现场总线通讯，实现和主站控制器或者上位机软件的通讯连接。网络耦合器和功能扩展模块之间可以根据现场需求自由组合，在工业系统中迅速、可靠地采集输入和输出信号,让您拥有更多的定制化选择。
6大产品亮点
Product Highlights
大孔径插拔4pin端子
接线快速，免工具拆装
夹片式背板更稳定
连接端子多层镀金防氧化
可拆卸端子排
施工维护更便利
内置蓝牙功能
搭配设备专用APP
节约空间
I/O 模块12mm极薄设计，紧凑尺寸通道多
模块化设计灵活
多种总线类型，各类 I/O 模块类型可供选择

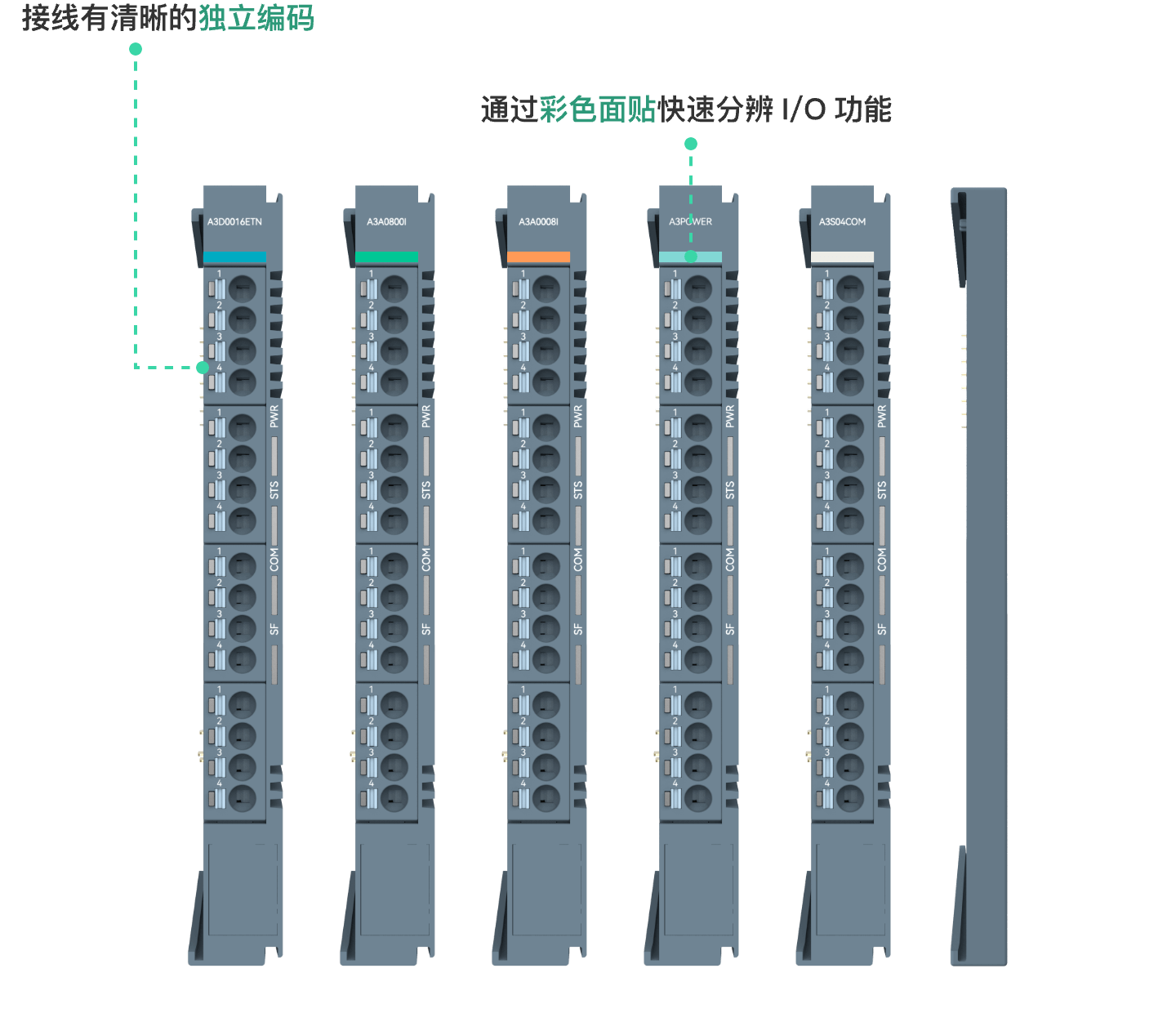

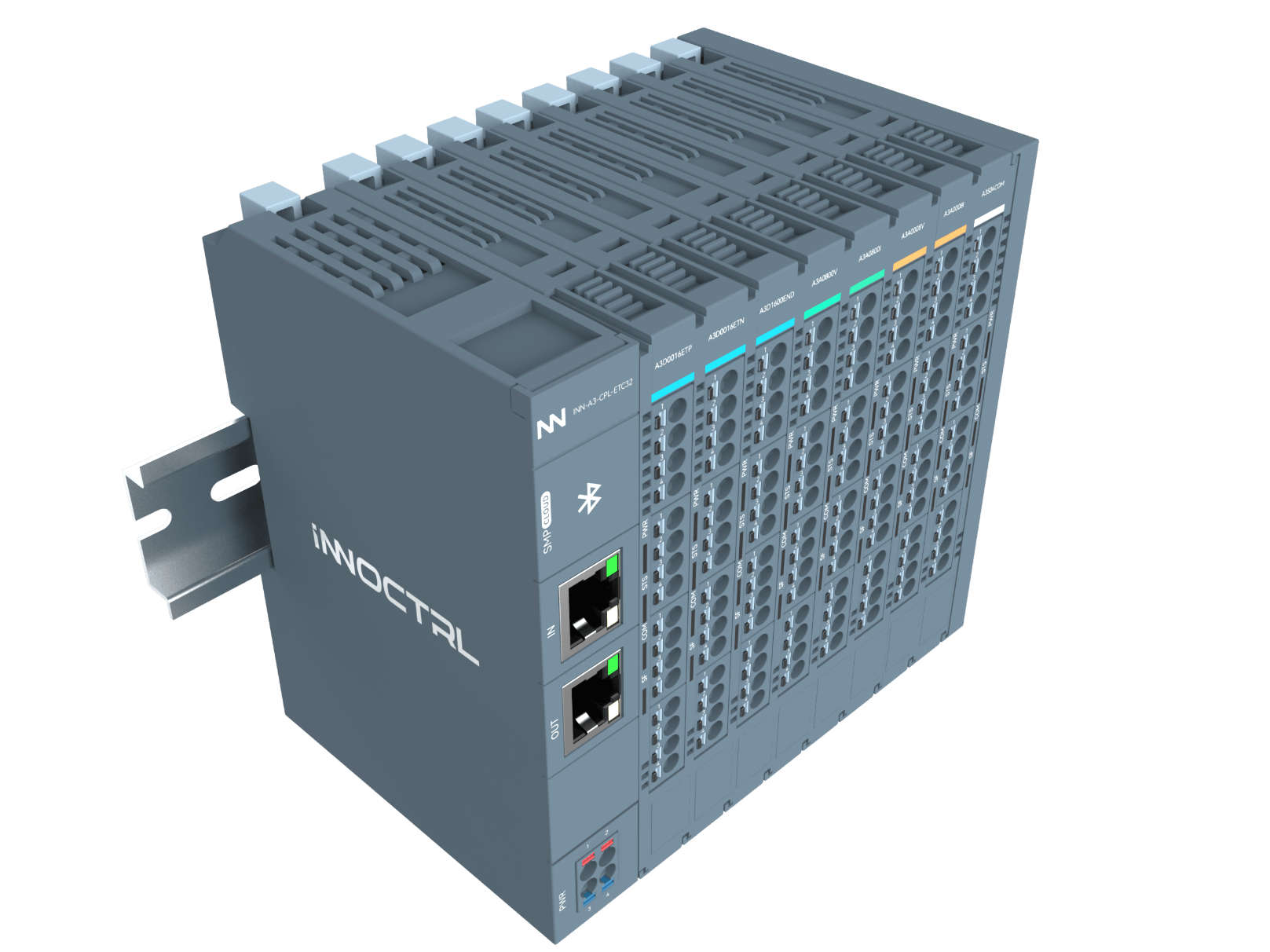

产品外观设计
Product Appearance Design

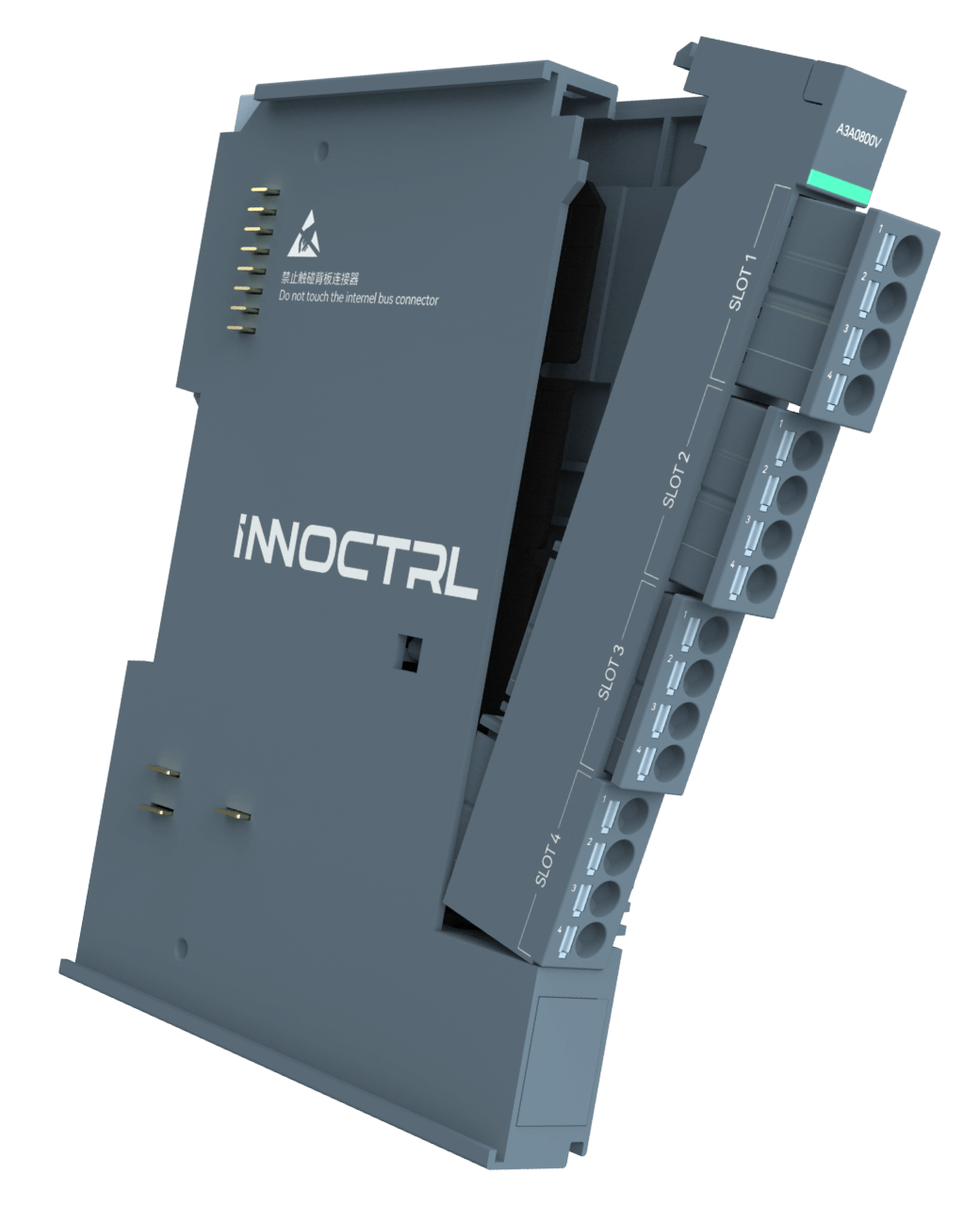

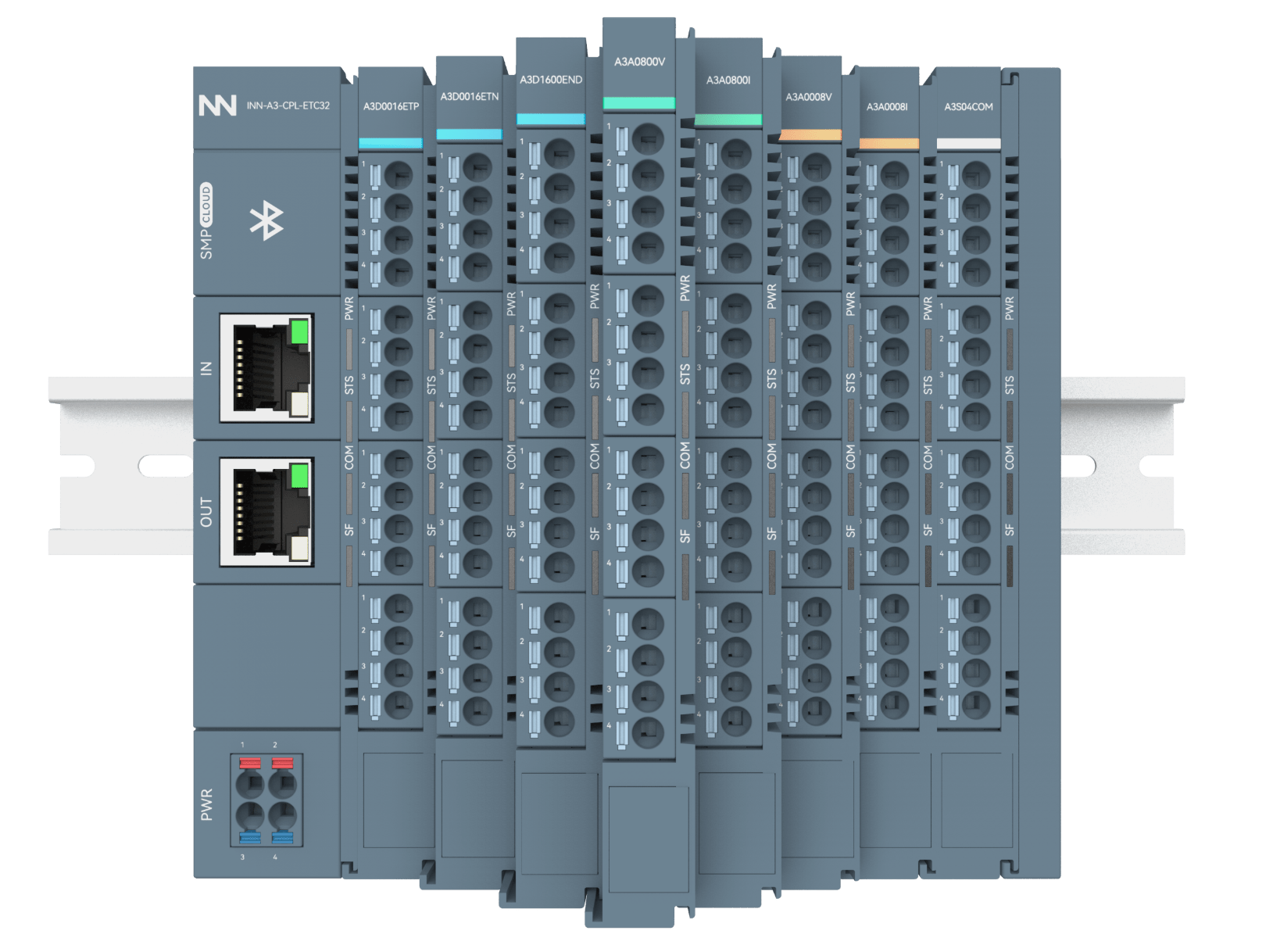

产品接口设计
Product Interface Design

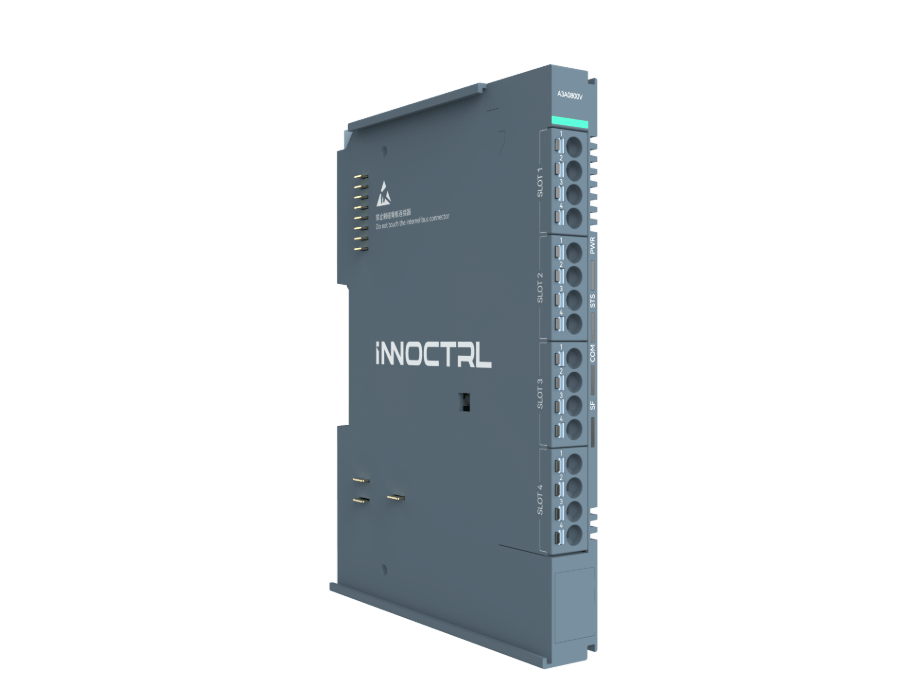

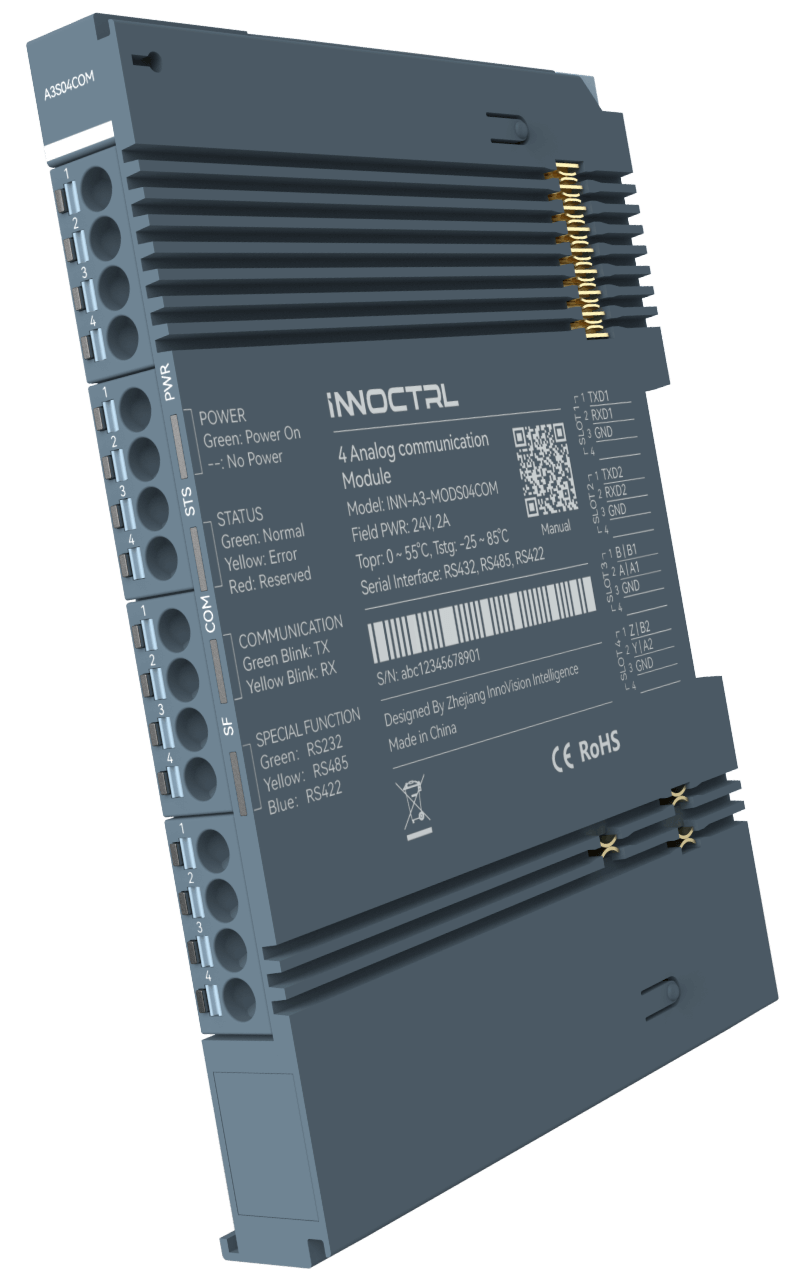

大孔径插拔式4pin端子
更合适多种线缆，无需工具接线，加快 I/O 布线的效率。

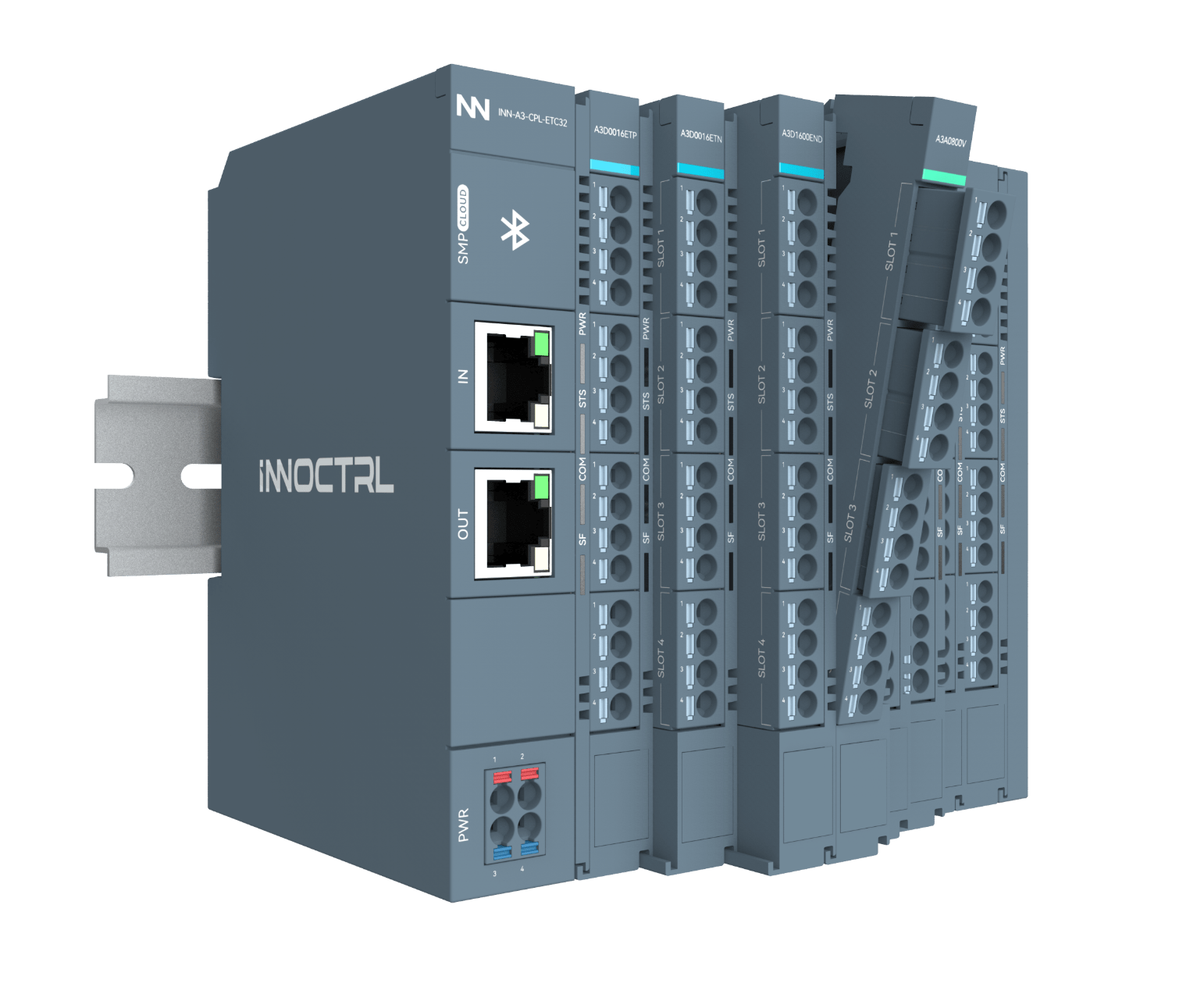

可拆卸端子排设计
可在不用重新安装线缆的情况下，快速更换模块，最大程度降低安装导致的错误。

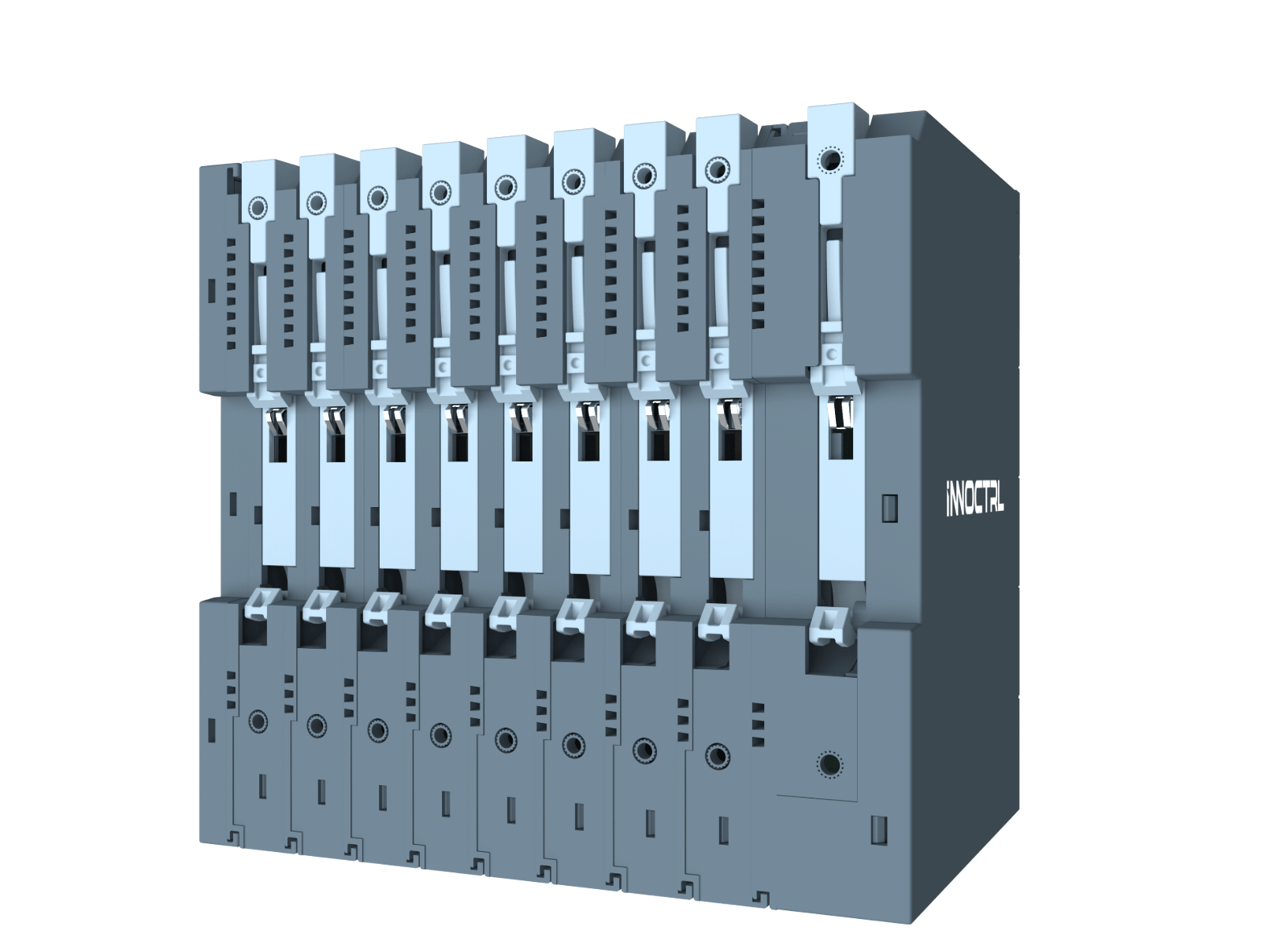

夹片式背板连接稳定
模块连接器采用夹紧式设计，相比贴片式提高 1 倍稳定性D-BUS 式设计，双面夹紧比贴片式提高一倍稳定性。
产品质量稳定可靠
经过更严格的 EMC 高低温测试，比行业标准更可靠。
连接器镀金工艺
连接器采用镀金工艺，手摸汗渍不腐蚀连接器，十年设计寿命力保产品长时间稳定运行。
性能优越、快速响应
快速响应
内部总线速度可达100Mbps，IO 开断时间<100uS，模拟量转换速度 <62.5us，可实现高速高精度控制
精准控制
耦合器最低扫描周期可达125us，在生产中可以实现快速的信息获取，IO 刷新可以实现与控制器的扫描周期同步，为高速响应提供稳定支持
模块化设计、配置灵活
接口可更换
接口可根据模块配置进行更换，节省成本

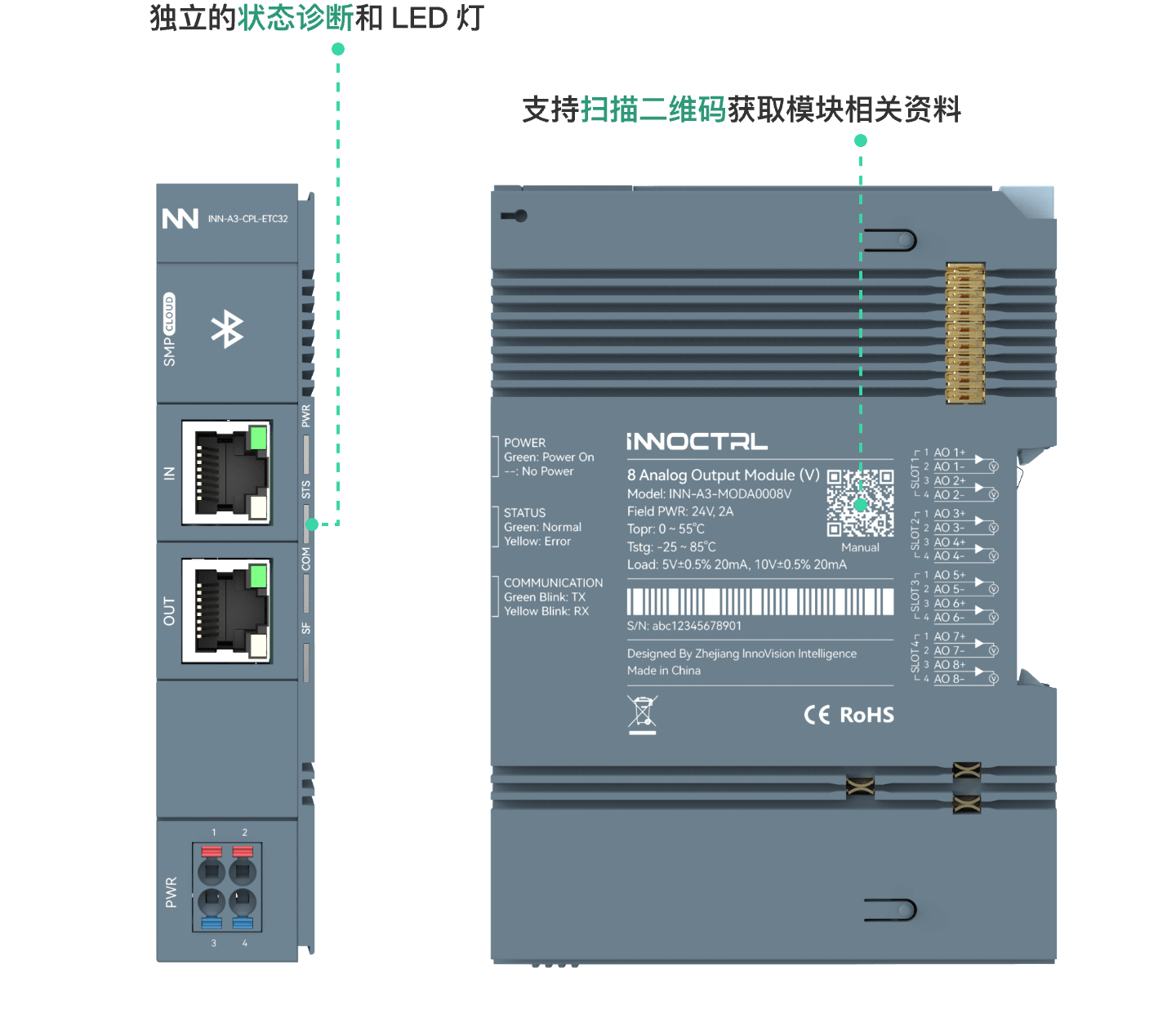

自定义标签
客户可根据现场使用环境与场景在模块上方灵活贴上指示标签
分组指示灯
指示灯分组展示，更加清晰显示模块状态与功能情况
免工具安装、快速连接
节省空间
INNOCTRL 功能模块薄至12mm，刀片式设计更省电柜空间，适用于要求更严苛的场景
快速安装、拆卸
垂直拔插，端子可拆卸，不同端子只需轻经推入即可实现接线，防滑槽设计方便用户快速拆卸
快速维护
免工具接线、换线，避免没有趁手工具的手忙脚乱
严格标准、适用于复杂环境
更加稳定的连接器
模块连接器采用夹紧式设计，连接器更长，接触面积与紧密程度更强
更加可靠的材质
连接器采用镀金工艺，手摸汗渍不腐蚀连接器，十年设计寿命力保产品长时间稳定运行
更加严格的标准测试
经过更严格的 EMC 高低温测试，比行业标准更可靠
适配多种工业现场系统
支持主流工业协议
支持 EtherCAT、Profinet 等协议，适配主流厂家，无缝接入主流协议
类型丰富
支持多种点数、类型的IO模块，模拟量、温度量、通讯量等各种类型
诊断可靠
通道级的诊断，快速获取故障信息

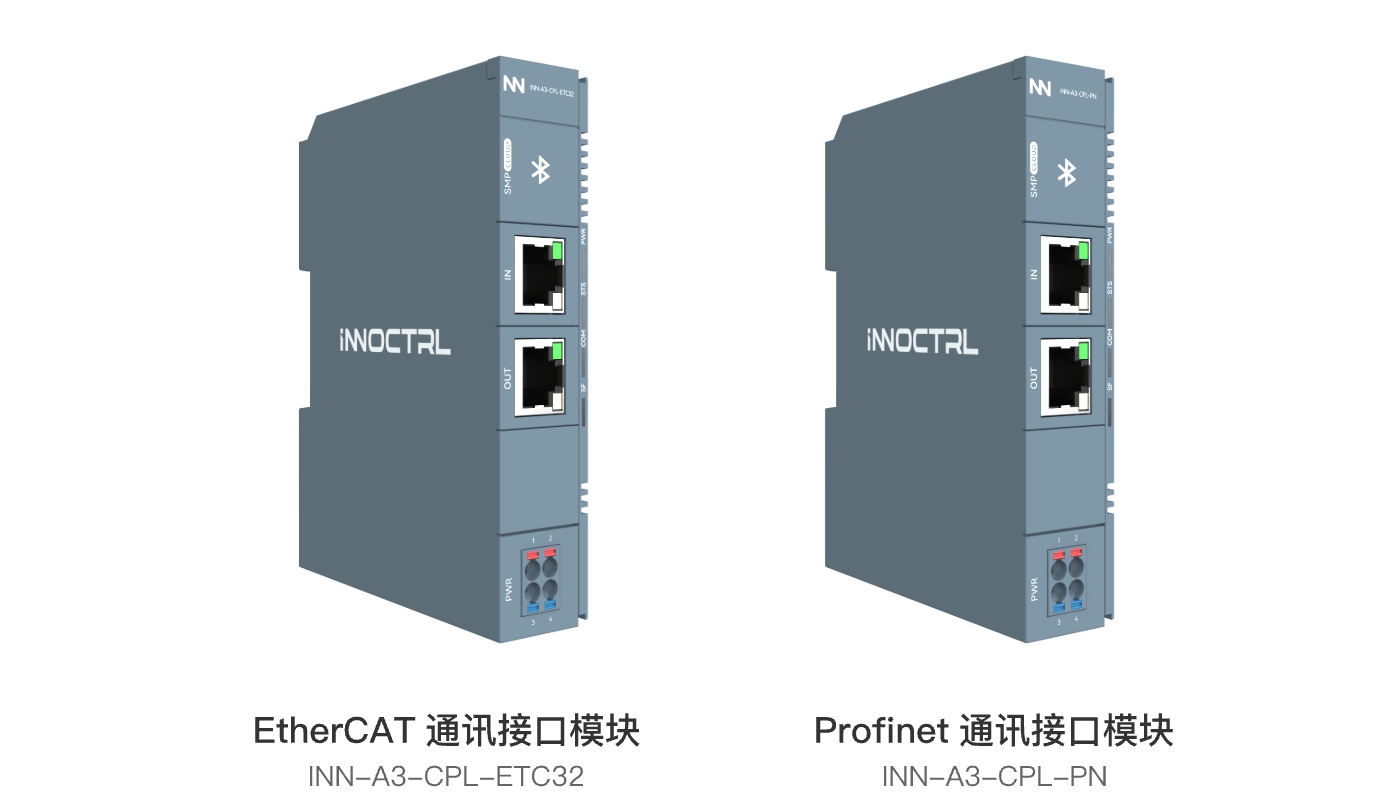

通信接口模块
多种通讯接口可选
数字量模块
8路、16路输入输出支持
16路数字量输出模块 (PNP)
INN-A3-MODD0016ETP
16路数字量输出模块 (NPN)
INN-A3-MODD0016ETN
16路数字量输入模块
INN-A3-MODD1600END
8路输入8路输出模块 (PNP)
INN-A3-MODD0808ETP
8路输入8路输出模块 (NPN)
INN-A3-MODD0808ETN
模拟量模块
8路输入输出、电流电压型可选
8路模拟量输入模块（电压型）
INN-A3-MODA0800V
8路模拟量输出模块（电压型）
INN-A3-MODA0008V
8路模拟量输入模块（电流型）
INN-A3-MODA0800I
8路模拟量输出模块（电流型）
INN-A3-MODA0008I
通信模块
支持4路串口通讯
4路串口通讯模块
INN-A3-MODS04COM
-
产品总览
-
通信接口模块
- EtherCAT 通讯接口模块
- Profinet 通讯接口模块
-
数字量模块
- 16路数字量输出模块 (PNP)
- 16路数字量输出模块 (NPN)
- 16路数字量输入模块
- 8路输入8路输出模块 (PNP)
- 8路输入8路输出模块 (NPN)
-
模拟量模块
- 8路模拟量输入模块 (电压型)
- 8路模拟量输出模块 (电压型)
- 8路模拟量输入模块 (电流型)
- 8路模拟量输出模块 (电流型)
-
通信模块
- 4路串口通讯模块
| 模块类型 | 产品名称 | 产品型号 | 产品尺寸 |
|---|---|---|---|
| 通信接口模块 | EtherCAT 通讯接口模块 | INN-A3-CPL-ETC32 | 118*85*24mm (L*W*D) |
| Profinet 通讯接口模块 | INN-A3-CPL-PN | 118*85*24mm(L*W*D) | |
| 数字量模块 | 16路数字量输出模块(PNP) | INN-A3-MODD0016ETP | 118*85*12mm(L*W*D) |
| 16路数字量输出模块(NPN) | INN-A3-MODD0016ETN | 118*85*12mm(L*WD) | |
| 16路数字量输入模块 | INN-A3-MODD1600END | 118*85*12mm(L*W*D) | |
| 8路输入8路输出模块(PNP) | INN-A3-MODD0808ETP | 118*85*12mm(L*V*D) | |
| 8路输入8路输出模块(NPN) | INN-A3-MODD0808ETN | 118*85*12mm(L*WD) | |
| 模拟量模块 | 8路模拟量输入模块(电压型) | INN-A3-MODA0800V | 118*85*12mm(L*W*D) |
| 8路模拟量输出模块(电压型) | INN-A3-MODA0008V | 118*85*12mm(L*W*D) | |
| 8路模拟量输入模块(电流型) | INN-A3-MODA0800I | 118*85*12mm (L*W*D) | |
| 8路模拟量输出模块 (电流型) | INN-A3-MODA0008I | 118*85*12mm (L*W*D) | |
| 通信模块 | 4路串口通讯模块 | INN-A3-MODS04COM | 118*85*12mm (L*W*D) |
| 配件 | 终端识别保护盖 | INN-A3-ASSYTPC | 118*85*6mm (L*W*D) |
| 产品名称 | EtherCAT 通讯接口模块 | |
| 产品型号 | INN-A3-CPL-ETC32 | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 系统供电 | 输入电压 | 24V DC |
| 输入电流 | 1A | |
| 总线供电 | 输出电压 | 5V DC |
| 输出电流 | 2A | |
| 现场供电 | 输入电压 | 24V DC |
| 输入电流 | 1A | |
| 电源隔离 | 不隔离 | |
| 电源保护 | 过流保护、防反接保护、浪涌吸收 | |
Profinet 通讯接口模块
INN-A3-CPL-PN
| 产品名称 | Profinet 通讯接口模块 | |
| 产品型号 | INN-A3-CPL-PN | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 系统供电 | 输入电压 | 24V DC |
| 输入电流 | 1A | |
| 总线供电 | 输出电压 | 5V DC |
| 输出电流 | 2A | |
| 现场供电 | 输入电压 | 24V DC |
| 输入电流 | 1A | |
| 电源隔离 | 不隔离 | |
| 电源保护 | 过流保护、防反接保护、浪涌吸收 | |
| 产品名称 | 16路数字量输出模块 (PNP) | |
| 产品型号 | INN-A3-MODD0016ETP | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 200mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值50mA+负载 | |
| 输出类型 | 数字量输出，晶体管高边输出 | |
| 输出方式 | PNP型 | |
| 输出通道 | 16 | |
| 输出电压等级 | 24V DC±10% | |
| 负载类型 | 阻性负载、感性负载、灯具负载 | |
| 最大输出电流 | 0.3A/点，4A/模块 | |
| 硬件响应时间 | ON/OFF 180us/180us | |
| OFF时漏电流 | 10uA | |
| 开关频率 | 电阻负载100Hz，电感负载0.5Hz，电灯负载10Hz | |
| 输出动作显示 | 输出为驱动状态时，输出指示灯亮(软件控制) | |
| 保护功能 | 短路保护，过流保护，过热保护 | |
| 产品名称 | 6路数字量输出模块 (NPN) | |
| 产品型号 | INN-A3-MODD0016ETN | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 200mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值50mA+负载 | |
| 输出类型 | 数字量输出，晶体管低边输出 | |
| 输出方式 | NPN型 | |
| 输出通道 | 16 | |
| 输出电压等级 | 24V DC±10% | |
| 负载类型 | 阻性负载、感性负载、灯具负载 | |
| 最大输出电流 | 0.5A/点，6A/模块 | |
| 硬件响应时间 | ON/OFF 60us/60us | |
| OFF时漏电流 | 50uA | |
| 开关频率 | 电阻负载100Hz，电感负载0.5Hz，电灯负载10Hz | |
| 输出动作显示 | 输出为驱动状态时，输出指示灯亮(软件控制) | |
| 保护功能 | 短路保护，过流保护 | |
| 产品名称 | 16路数字量输入模块 | |
| 产品型号 | INN-A3-MODD1600END | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 100mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值80mA | |
| 输入类型 | 数字量输入 | |
| 输入方式 | 源/漏型 | |
| 输入通道 | 16 | |
| 输入电压等级 | 24V DC±10% | |
| 输入电流(典型) | 4mA(24V时典型值) | |
| ON电压 | >15V DC | |
| OFF电压 | <5V DC | |
| 硬件响应时间 | ON/OFF 20us/20us | |
| 软件滤波时间 | 支持 | |
| 输入阻抗参考值 | 6.5k~6.7k | |
| 输出动作显示 | 输出为驱动状态时，输出指示灯亮(软件控制) | |
| 产品名称 | 8路模拟量输入模块 (电压型) | |
| 产品型号 | INN-A3-MODA0800V | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 100mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值 120mA | |
| 输入方式 | 电压 | |
| 输入通道 | 8 | |
| 电压输入范围 | ±5V、±10V、0V～5V、0V～10V | |
| 分辨率 | 16bit | |
| 输入阻抗 | 1MΩ | |
| 采样类型 | 同步 | |
| 转换时间 | 典型值1us(单通道) | |
| 输入滤波频率 | 典型值25kHz | |
| 精度(25℃) | ±0.1%(满量程) | |
| 产品名称 | 8路模拟量输出模块 (电压型) | |
| 产品型号 | INN-A3-MODA0008V | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 100mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值 200mA | |
| 输出方式 | 电压 | |
| 输出通道 | 8 | |
| 电流输出范围 | 0V～5V, 0V～10V | |
| 分辨率 | 16bit | |
| 输出阻抗 | >5kΩ | |
| 转换时间 | 典型值 2ms(单通道) | |
| 精度 | <±0.3%(满量程) | |
| 产品名称 | 8路模拟量输入模块 (电流型) | |
| 产品型号 | INN-A3-MODA0800I | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 100mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值 200mA | |
| 输入方式 | 电流 | |
| 输入通道 | 8 | |
| 电流输入范围 | ±20mA, 0mA～20mA, 4mA～20mA | |
| 分辨率 | 16bit | |
| 输入阻抗 | 249Ω | |
| 采样类型 | 同步 | |
| 转换时间 | 典型值1us(单通道) | |
| 输入滤波频率 | 典型值25kHz | |
| 精度 | <±0.1%(满量程) | |

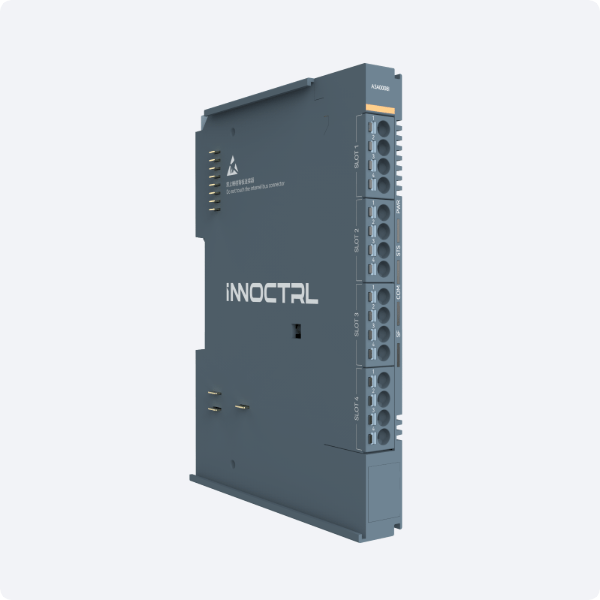

| 产品名称 | 8路模拟量输出模块 (电流型) | |
| 产品型号 | INN-A3-MODA0008I | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
| 总线供电 | 电压 | 典型值 5V DC |
| 电流 | 典型值 100mA | |
| 现场供电 | 电压 | 24V DC |
| 电流 | 典型值 200mA | |
| 输出方式 | 电流 | |
| 输出通道 | 8 | |
| 电流输出范围 | 0mA~20mA, 4mA~20mA | |
| 分辨率 | 12bit | |
| 电流输出负载 | 100-500Ω | |
| 转换时间 | 典型值 2ms(单通道) | |
| 精度 | <±0.3%(满量程) | |

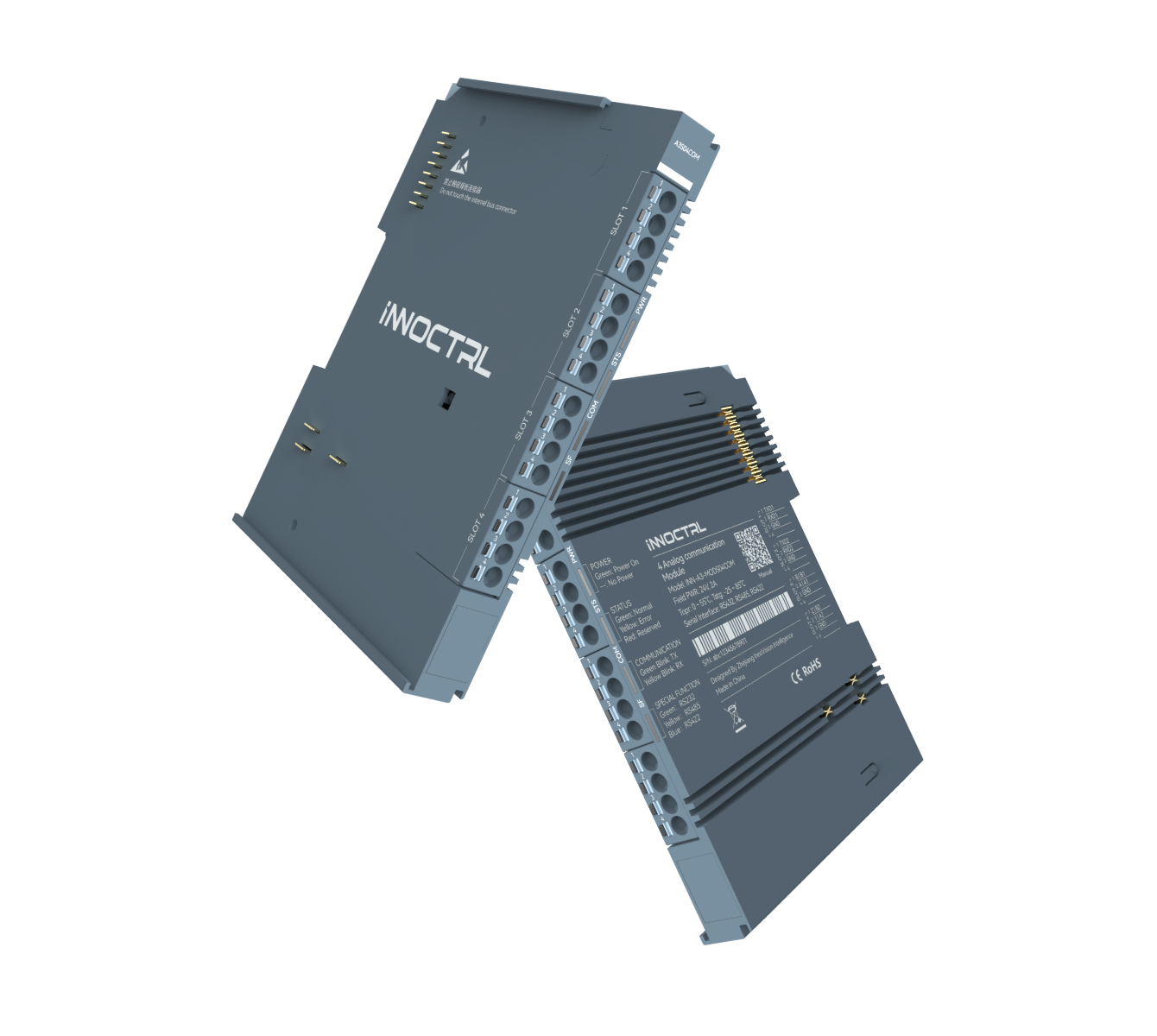

4路串口通讯模块
INN-A3-MODS04COM
| 产品名称 | 4路串口通讯模块 | |
| 产品型号 | INN-A3-MODS04COM | |
| 产品尺寸 | 118*85*24mm (L*W*D) | |
